XJD800系列綜合保護測控裝置

      XJD800系列綜合保護測控裝置

產品概述

  XJD800系列綜合保護測控裝置是本公司在多年從事變電站綜合自動化系統開發、研究經驗的基礎上，充分吸收了國內外同類產品的成功經驗，采用系統化設計思想，測控、保護、通訊網絡整體設計，統一開發的新型變電站綜合自動化產品。 為了滿足用戶的需求， 目前 XJD800 系列綜合保護測控裝置已形成系列的產品家族。

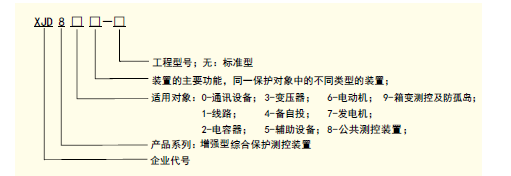

選型說明

  3.內部結構采用全懸浮式設計，CPU板采用6層板件，能十分有效的防止尖端脈沖的沖擊及浪涌的干擾，特別對于雷擊具有很好的保護

   作用
  4.80次帶時間信息的保護動作事件記錄，且掉電保護
  5.采用現場總線網絡或以太網，組網經濟、方便，可直接與微機監控或保護管理機聯網通訊

  6.各間隔的設備包括繼電保護功能相對獨立，通過工業現場總線網互連通信
  7.裝置可存入 3 套定值，修改及切換定值極為方便
  8.功能齊全的斷路器操作回路，適用于各類斷路器控制，便于老變電站改造
  9.裝置無背板扎線，在工藝上充分保證制造質量
  10.硬件系統可擴展，模塊類別少，功能強大
  11.故障錄波功能

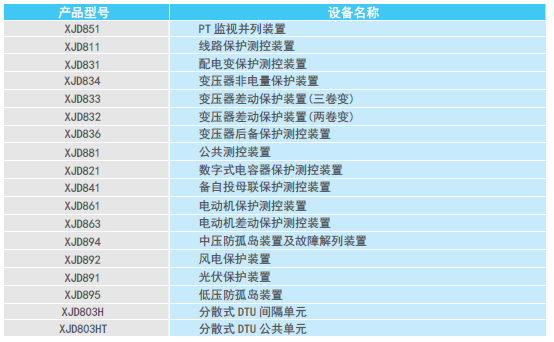

產品系列表

XJD803分散式DTU間隔單元

產品概述

  XJD803分布式站所終端適用于10kV配電自動化系統，集成了主站集中型FA和就地型FA保護功能， 可實現微機綜合繼電保護、光纖差動保護、電壓時間型饋線自動化、電壓電流型饋線自動化、智能分布式饋線自動化等邏輯功能?？砂惭b于10kV環網線路的任何地方，包括環網供電線路以及單輻射線路或分支線路，小電阻接地系統或經消弧線圈接地系統的斷路器或負荷開關柜上，實現配電線路的快速故障定位、故障切除、故障隔離以及負荷轉供，快速恢復非故陲區域的供電。

功能特點

 遙測功能

  容量配置：可采集母線側與電纜側電壓坐 (Ua1\Ub1\Uc1\UO\Uab2\Ubc2), 4個電流量 (la\lb\lc\10)、2路直流量；

 遙信功能

  容量配置：提供開關位置、開關儲能狀態等16個遙信硬接點；

 遙控功能

  容量配置:支持1路開關合分閘儲能控制出口；

光纖差動保護功能

  本裝置配置線路縱聯差動保護，適用于電纜或架空線無其他負荷及分布式電源兩地之間電流流進流出差動，快速確定故

  障并隔離故障；

 饋線自動化功能

   主站集中型饋線自動化功能，該功能具有“三遙”功能，可以與主站建立光纖與無線通信通道。該模式故障處理依賴與主站的通信；

   繼電保護型饋線自動化功能，當配合斷路器使用時，具備故陲直接切除功能，并帶有重合閘功能，同時支持上送故障事件；

   就地式饋線自動化功能，該模式不依賴于和主站通信，就地實現故障的定位、隔離及恢復；
   智能分布式饋線自動化功能，此功能分布式站所終端之間通訊基于IEC61850 標準體系里的GOOSE 服務模型。GOOSE 機制采用類似 IEC61850-90-5中基千IP網絡的GOOSE機制。

 通信及管理功能

   支持RS-485/RS-232通信，配置2個可復用接口，傳輸速率可配置；
   支待10/100 BASE-T自適應以太網絡通信，配置2 以太網通信接口；
   與主站通信支持光纖或無線通信方式；與公共單元通訊支持串行口或以太網口通信方式。支待SNTP對時、規約等對時方式。

   支持IEC60870-5-101 IEC60870-5-104通信規約、Modbus多種規約；可以接收狀態監測、備自投等其他設備數據功能
  分布式FA信息交互采用GOOSE協議。速動型分布式FA對等通信的故障信息交互報文延遲時間≤20ms;緩動型分布式FA對等通信的故障信息交互報文延遲時間≤200ms。

故障錄波功能

   可循環存儲錄波數據64組，并支持上傳至主站，并支持錄波數據本地導出保存／查看。

XJD803T分散式DTU公共單元

產品概述
  XJD803T綜合測控通信單元是分布式DTU系統的組成部分，與DTU間隔單元配套使用。負責匯集各個DTU間隔單元遙信數據、遙測數據、保護事件、錄波數據、運行狀態、電能量數據等相關信息，并通過通信設備遠傳至主站。DTU綜合測控通信單元獲取主站下發的遙控命令，實現對每個DTU間隔單元進行遙控操作的功能。

功能特點

 通信功能
    裝置標配集成有4個RJ45以太網通信接口(傳輸速率100M全雙工,可根據需要擴展)、4 路RS485/232可選通信接口；

    與主站通信可采用光纖或無線通信方式。具有如 104、101等各種規約；
    具備基于DL/T 860標準(IEC61850)的自描述功能，滿足即插即用等要求；

 數據傳輸功能

    匯集間隔單元信息，上送至配電自動化主站，執行配電自動化主站下發的命令，或?qū)⒚钷D(zhuǎn)發至相應間隔單元執行；

 對時功能

    支持SNTP對時、規約等對時方式；
    面板具有各通信端口就地狀態指示燈，便于觀察接口通信狀態；

信息安全防護功能
    滿足電力二次系統..防護有關規定，內嵌..芯片實現的信息安全防護功能；

 調試、維護功能

    實現參數、定值的維護管理
    實現設備自診斷自恢復功能
    當?shù)卣{(diào)試、維護功能

 日志、歷史數據存儲與調閱功能

   支持歷史數據遠程調閱，以文件方式上傳至配網主站
 遙測功能

   容量配置:可采集兩端母線側電壓量(Ua1\Ub1\Uc1\U0)，2 路直流量；例如后備電池電壓、超級電容電壓等;

 遙信功能

  容量配置:提供16個遙信硬接點;

 遙控功能

   容量配置:支持 1 路開關合分閘儲能控制出口；

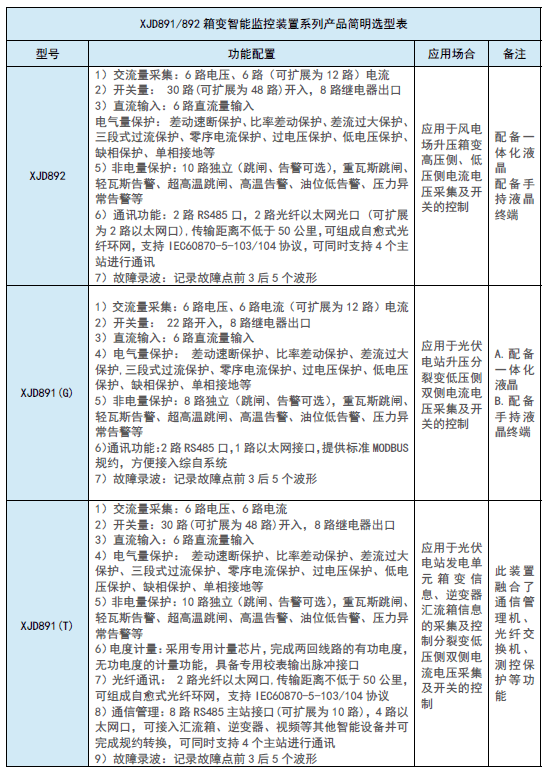

XJD891/892箱變智能監控裝置

產品概述

  XJD891/892箱變智能監控裝置具備光伏箱變低壓側或風電場箱變高低壓側的模擬量采集、非電量保護、遠方控制和通訊功能，同時此裝置還可融合通信管理機、光纖交換機、負責接入、傳輸發電單元內逆變器、智能匯流箱等設備的數據通信，實現光伏發電子系統所屬智能設備通訊信息的集中和傳輸，并通過自愈式環形光纖以太網接入升壓站綜自系統，進而實現升壓站對光伏發電單元或風電場的遠程管理和自動化監控，滿足光伏電站以及風電場..智能化、“無人值班，少人值守”的運行管理方式。

功能特點

 1.加強型單元機箱按抗強振動、強干擾設計,特別適應于惡劣環境,適用于-40℃～70℃的寬溫工作環境。
  2.裝置的集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。滿足光伏電場關門運行的要求。

 3. 裝置采集變壓器低壓側兩組各側的三相電流、三相電壓、頻率、功率因數、有功功率、無功功率用于綜自系統的遙測。

  4.裝置的設置基于電氣量的保護功能，帶復合電壓閉鎖的三段式電流保護、零序電流、過壓、欠壓、CT斷線、PT 斷線等。

  5.XJD891/892裝置.大設置了 48路開關量輸入功能，可采集負荷開關位置、低壓斷路器位置信號，低壓隔離開關熔斷器組位置信號，

 小空開位置信號，熔斷器熔斷信號，箱變門開關信號等普通開關量信號；也可實現重瓦斯動作跳閘、輕瓦斯動作告警、SF6 氣壓異常報警、變壓器高溫報警、變壓器高溫溫跳閘、變壓器油位低等非電量保護，同時提供10個可編程的備用非電量功能（跳閘告警可選），便于非電量擴展。

  6.裝置的所有保護功能均設置控制字，通過液晶輸入密碼的方式可方便的進行投退。
  7.裝置具有三路 Pt100 電阻溫度和三路電量（0-5V直流電壓或 4-20mA電流）采集功能，可用于采集箱變相關溫度等，并且設置溫度超限告警功能，方便光伏電場綜自系統的監視。

  8.裝置設置了 8個開出，方便進行箱變的控制功能擴展?？蓪?duì)有電操功能的開關實現遠程控分和控合操作。
  9.裝置采用圖形液晶，全中文顯示，菜單式人機交互，可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試便捷。
 10.大容量的信息記錄：可保存 32條.近發生的歷史報告,可帶動作參數，掉電保持。
  11.裝置結構按箱變開關柜要求設計，尺寸較小，安裝方式簡單，配線方便。
  12.融合通信管理機、光纖交換機、和..的測控保護功能于一體，可以降低光伏電站測控通信類設備三分之二的投資成本。
  13.提供4路以太網口、2路光纖以太網口和 10路 RS485接口，保證了在長距離和惡劣條件下通信的可靠性；內置豐富的通訊協議庫，良好的第三方系統和設備協議支持，通信規約支持 IEC60870-5-103/104、IEC61850和 Modbus，可方便接入電站監控系統，支持 IEC61850-

 8-l的特定通信服務映射(SCSM)，可實現與新型智能升壓變電站系統的無縫對接。（IEC61850訂貨須注明）。

測量范圍

   電流：0.01In～1.40In
     電壓：0.01Un～1.40Un
   頻率：44.9Hz～55.1Hz

 測量誤差范圍
   頻率：±0.02％
   電流：±0.3％
   電壓：±0.3％
   遙信事件記錄分辨率：不大于2ms
   遙控正確率：不低于99.99%
